1. Etage
Abisolierlänge 18 mm
Lehrdorn A6
Anschluss gemäß Norm IEC 60947-7-1/IEC 60947-7-2
Leiterquerschnitt starr 0,5 mm² … 16 mm²
Leiterquerschnitt AWG 24 … 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel 0,5 mm² … 16 mm²
Leiterquerschnitt flexibel [AWG] 20 … 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) 0,5 mm² … 16 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) 0,5 mm² … 16 mm²
Nennstrom 76 A
Nennspannung 500 V
Nennquerschnitt 16 mm²
1. Etage Anschlussquerschnitte direkt steckbar
Leiterquerschnitt starr 1 mm² … 16 mm²
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) 4 mm² … 16 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) 2,5 mm² … 16 mm²
beispielhafte Darstellung

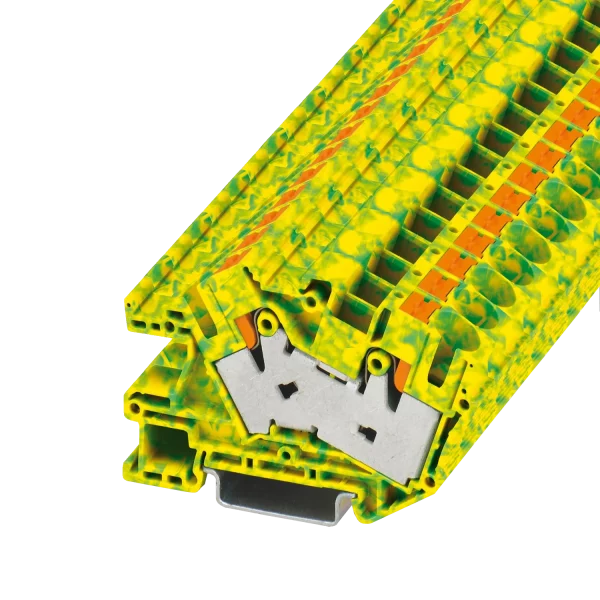

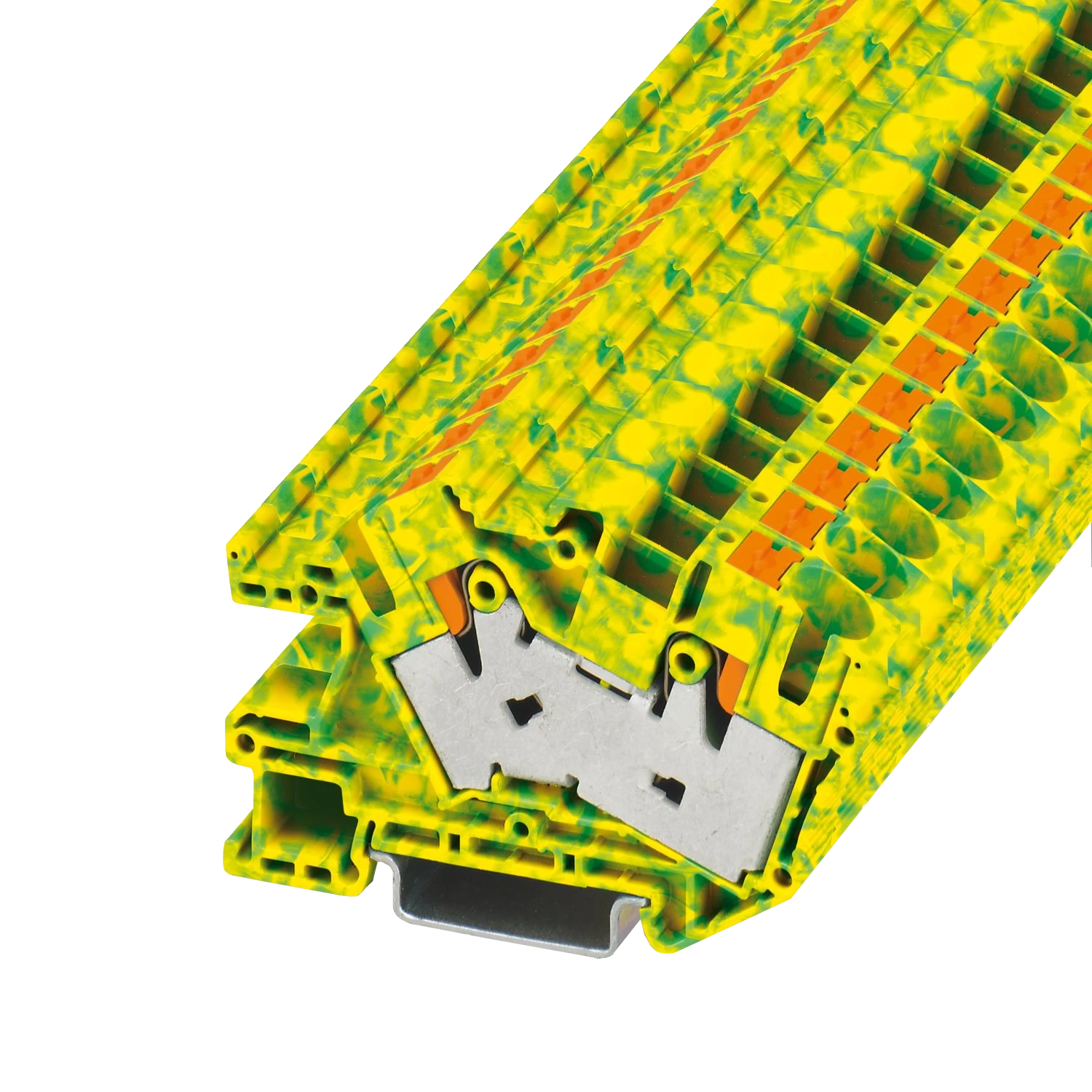

Installations-Schutzleiterklemme grün-gelb 16mm²
3,65 € inkl. MwSt
Artikelnummer: 14284
Kategorien: Installationsklemmen, Verteilereinbau
Schlagwörter: Abschlussdeckel, Brücken, Deckel, Endhalter, Klemmen, Schienen
Installations-Schutzleiterklemme
- Nennspannung: 500 V
- Nennstrom: 76 A
- Push-in-Anschluss
- 1. Etage
- Bemessungsquerschnitt: 16 mm²
- Querschnitt: 0,5 mm² – 16 mm²
- Montageart: NS 35/7,5, NS 35/15
- Farbe: grün-gelb
Zusätzliche Informationen
| Breite | 10,2 mm |
|---|---|
| Deckelbreite | 2,2 mm |
| Höhe | 77,7 mm |
| Tiefe | 49,6 mm |
| Tiefe auf NS 35/7,5 | 51,1 mm |
| Tiefe auf NS 35/15 | 58,6 mm |
| Produkttyp | Schutzleiterklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 2 |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 16 mm² |
