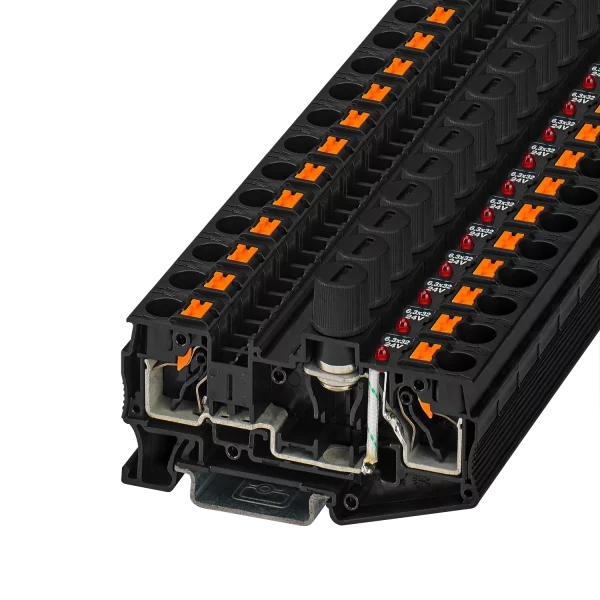

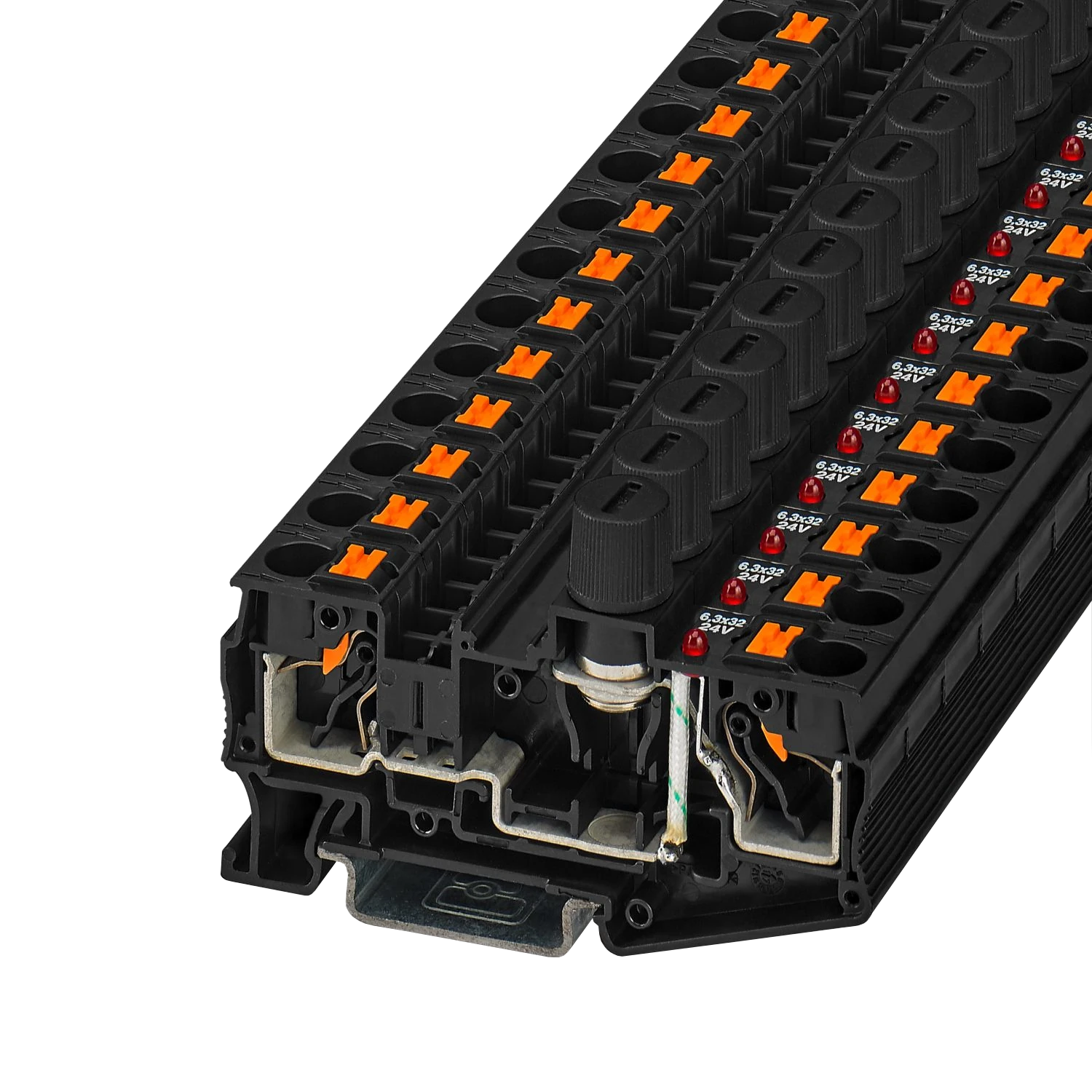

Sicherungsreihenklemme – Elektrische Eigenschaften
Art der Sicherung Glas / Keramik / …
Bemessungsstoßspannung 6 kV
Maximale Verlustleistung bei Nennbedingung 1,31 W
Sicherung G / 6,3 x 32
Spannungsbereich Leuchtanzeige 15 V AC/DC … 30 V AC/DC (LED rot)
Strombereich Leuchtanzeige 1 mA … 2,5 mA
Eingangsdaten
Spannungsbereich Leuchtanzeige 15 V AC/DC … 30 V AC/DC (LED rot)
Anschlussdaten
Anzahl der Anschlüsse pro Etage 2
Nennquerschnitt 6 mm²
Bemessungsquerschnitt AWG 10
Abisolierlänge 10 mm … 12 mm
Lehrdorn A5
Anschluss gemäß Norm IEC 60947-7-3
Leiterquerschnitt starr 0,5 mm² … 10 mm²
Leiterquerschnitt AWG 20 … 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel 0,5 mm² … 10 mm²
Leiterquerschnitt flexibel [AWG] 20 … 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) 0,5 mm² … 6 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) 0,5 mm² … 6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse 0,5 mm² … 1,5 mm²
Nennstrom 10 A
Belastungsstrom maximal 10 A (Der Strom wird durch die eingesetzte Sicherung bestimmt.)
Nennspannung 24 V
Nennquerschnitt 6 mm²
