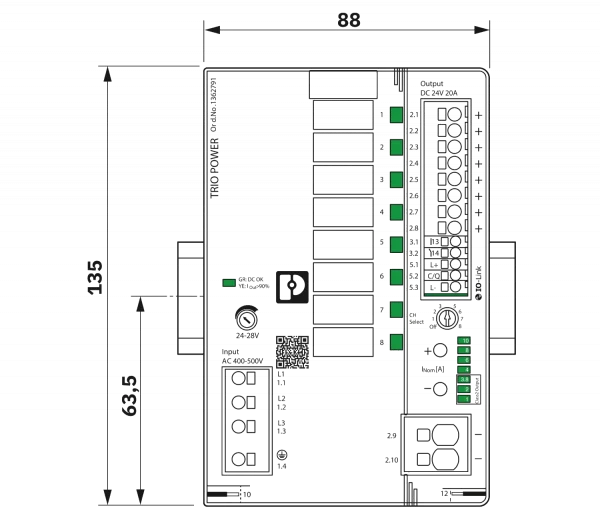

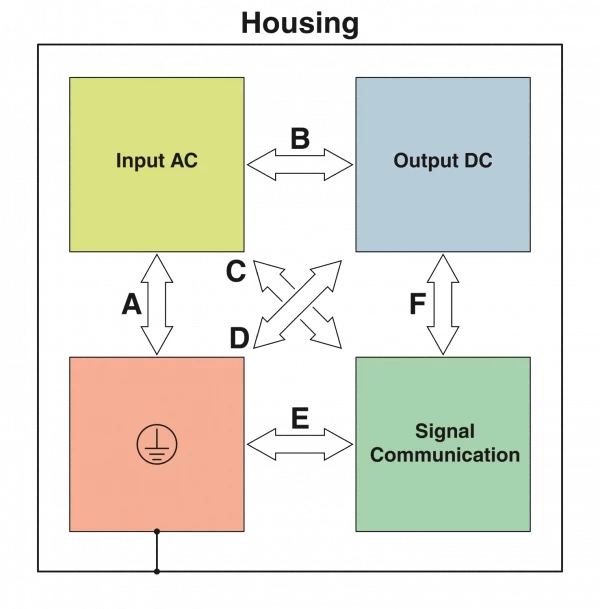

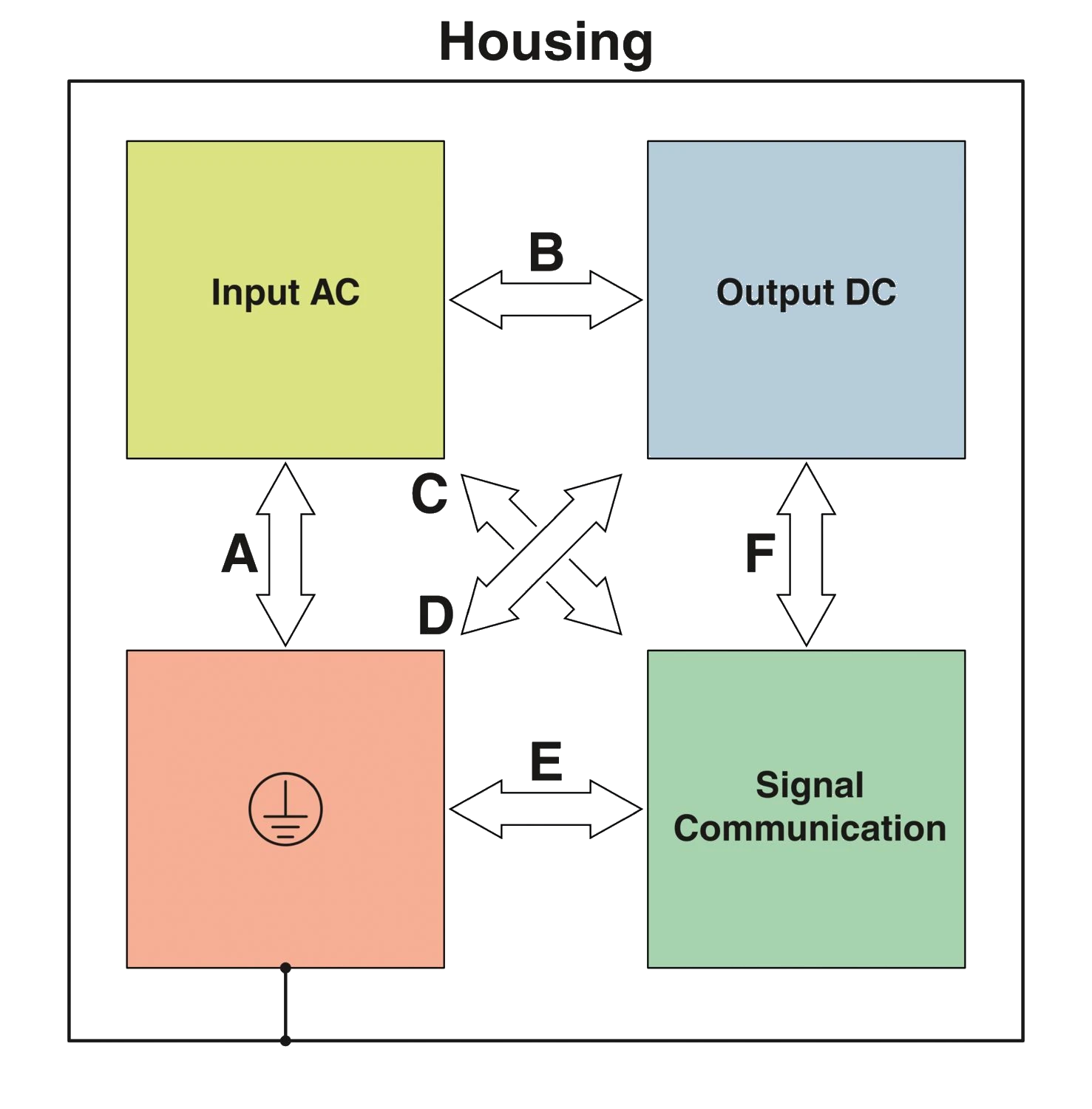

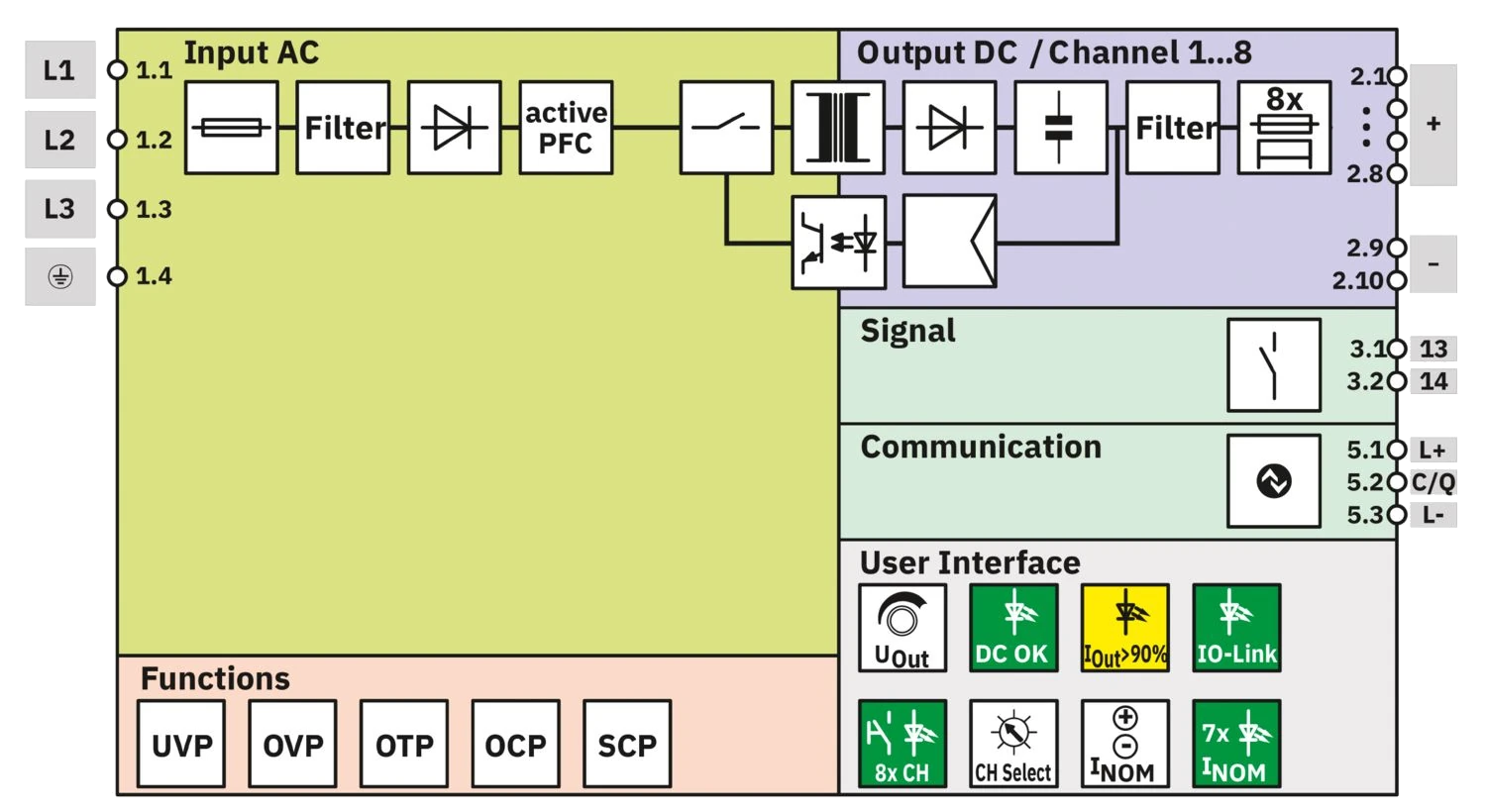

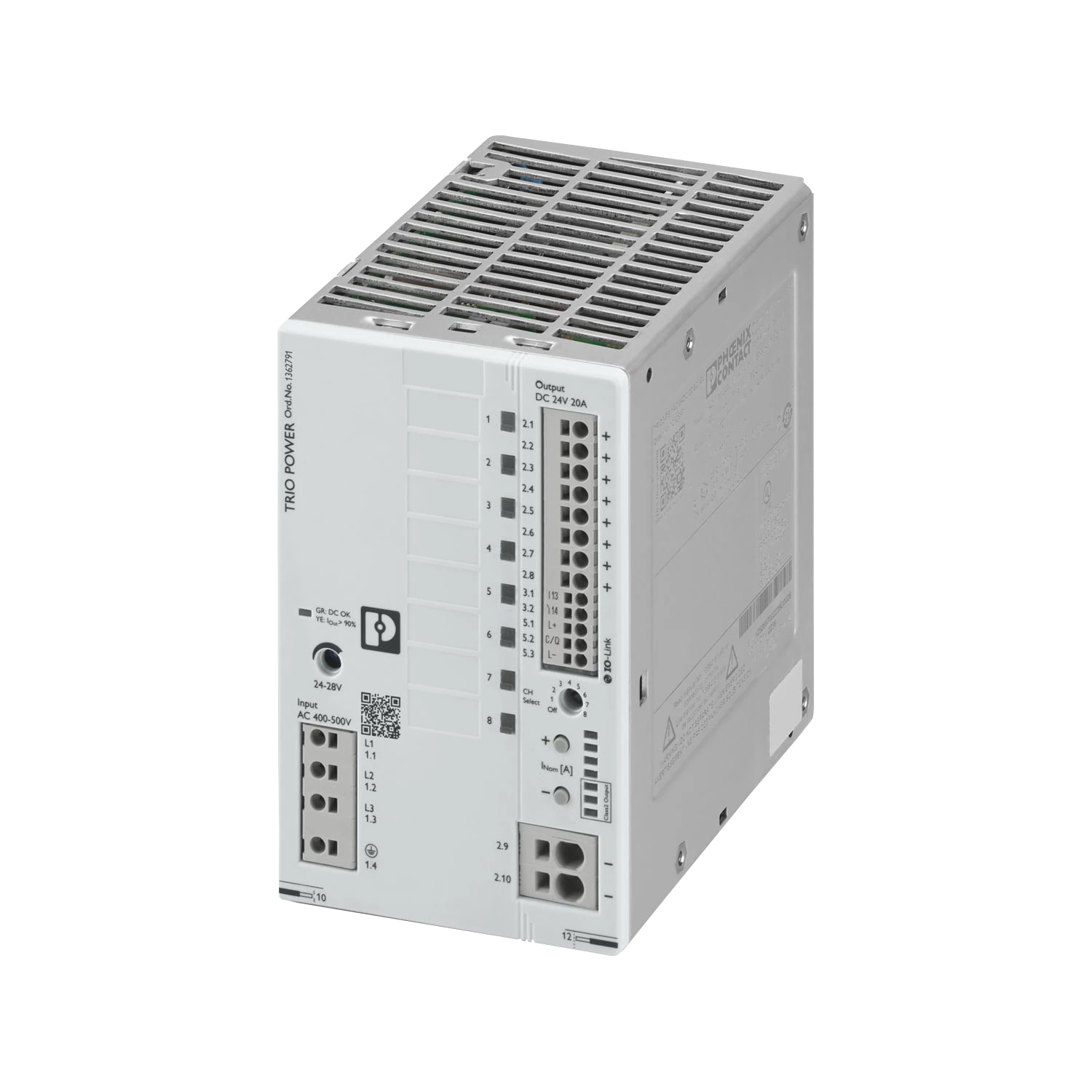

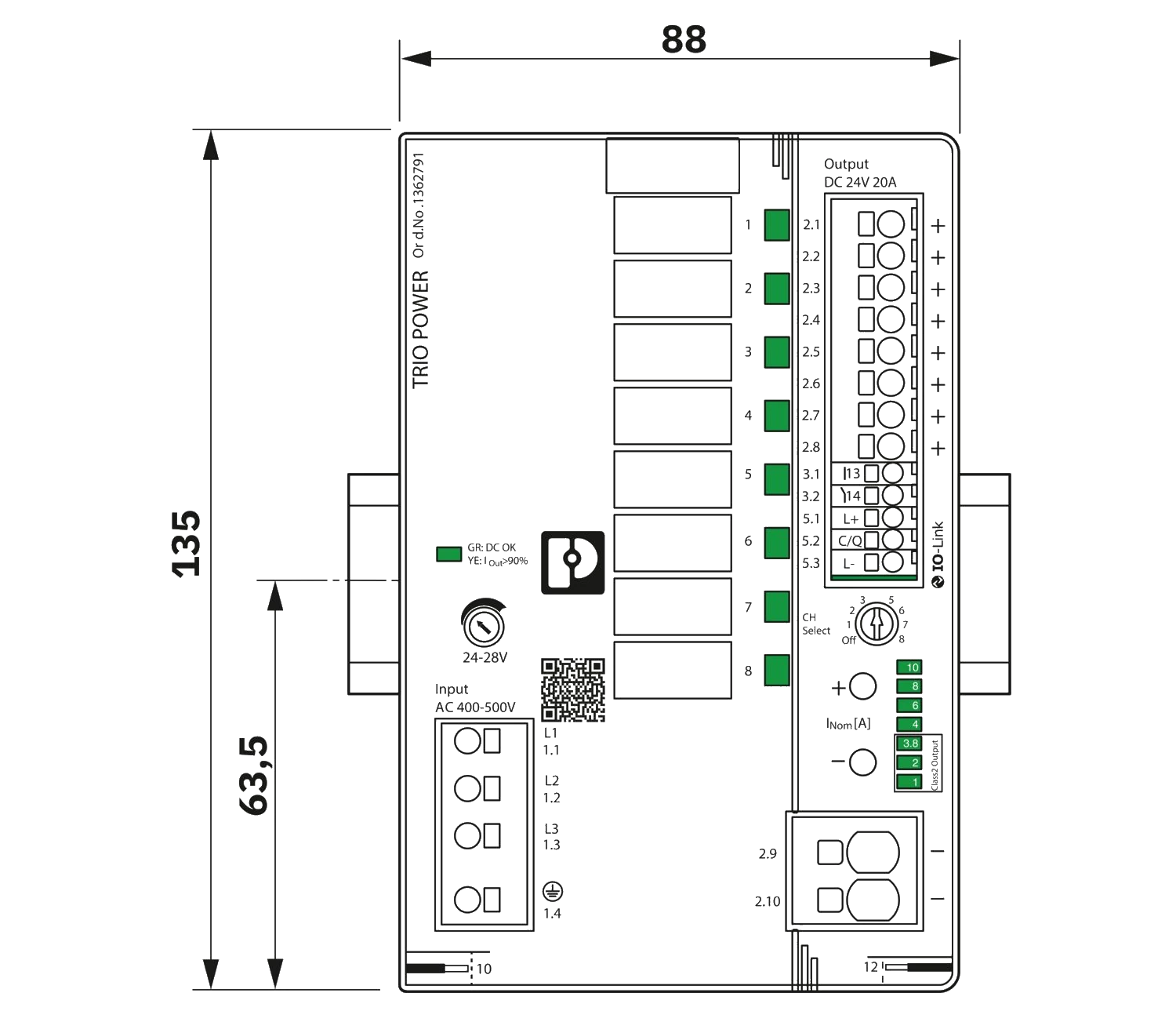

Eingangsdaten
AC-Betrieb
Netzform Sternnetz (TN, TT, IT (PE))
Eingangsnennspannungsbereich 3x 400 V AC … 500 V AC
Eingangsspannungsbereich 3x 400 V AC … 500 V AC -20 % … +10 %
2x 400 V AC … 500 V AC ±10 %
Landesnetzspannung typisch 3x 400 V AC
3x 480 V AC
Spannungsart der Versorgungsspannung AC
Einschaltstromstoß < 13 A (25 °C)
Einschaltstromstoßintegral (I2t) < 0,33 A2s
Frequenzbereich (fN) 50 Hz … 60 Hz ±10 %
Netzausfallüberbrückungszeit typ. 28 ms (3x 400 V AC)
typ. 28 ms (3x 480 V AC)
Stromaufnahme 3x 0,77 A (3x 400 V AC)
3x 0,63 A (3x 500 V AC)
2x 1,37 A (2x 400 V AC)
2x 1,13 A (2x 500 V AC)
Schutzbeschaltung Transientenschutz; Varistor
Leistungsfaktor (cos phi) 0,93 (3x 480 V AC)
Geräteeingangssicherung 3,15 A intern (Geräteschutz)
Auswahl geeigneter Sicherung für den Eingangsschutz 3x 6 A … 16 A (Charakteristik B, C, D, K oder vergleichbar)
Ableitstrom gegen PE < 3,5 mA
Ausgangsdaten
Wirkungsgrad typ. 94,4 % (3x 400 V AC)
typ. 94,5 % (3x 480 V AC)
Nennausgangsspannung 24 V DC
Einstellbereich der Ausgangsspannung (USet) 24 V DC … 28 V DC (> 24 V DC, leistungskonstant begrenzt)
Nennausgangsstrom (IN) 20 A
Dynamischer Boost (IDyn.Boost) max. 30 A (5 s)
Anzahl der Kanäle 8
Nennstrom je Kanal 1 A
2 A
3,8 A
4 A
6 A
8 A
10 A
Wartezeit nach Abschaltung eines Kanals 5 s
Zuschaltverzögerung der Kanäle 100 ms
Kurzschlussfest ja
Leerlauffest ja
Derating 60 °C … 70 °C
Crest Faktor typ. 1,51 (3x 400 V AC)
typ. 1,69 (3x 480 V AC)
Ausgangsleistung (PN) 480 W
Ausgangsleistung (PDyn. Boost) max. 720 W (5 s)
Parallelschaltbarkeit nein
Serienschaltbarkeit nein
Last kapazitiv maximal 30 mF
Rückspeisefestigkeit ≤ 35 V DC
Schutz gegen Überspannung am Ausgang (OVP) ≤ 35 V DC
Restwelligkeit typ. 15 mVSS (bei Nennwerten)
Regelabweichung < 1 % (Laständerung statisch 10 % … 90 %)
< 3 % (Laständerung dynamisch 10 % … 90 %)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Anstiegszeit ≤ 1 s (UOut = 10 % … 90 %)
Verlustleistung Leerlauf minimal < 3 W (3x 400 V AC)
Verlustleistung Leerlauf maximal < 3,1 W (3x 480 V AC)
Verlustleistung Nennlast minimal < 26,08 W (3x 400 V AC)
Verlustleistung Nennlast maximal < 27,35 W (3x 480 V AC)
Integrierte Absicherung ja
Anschlussdaten
Eingang
Position 1.x
Anschlusstechnik
Polkennzeichnung 1.1 (L1), 1.2 (L2), 1.3 (L3), 1.4 ()
Leiteranschluss
Anschlussart Push-in-Anschluss
starr 0,2 mm² … 4 mm²
1,5 mm² (empfohlen)
flexibel 0,2 mm² … 2,5 mm²
1,5 mm² (empfohlen)
flexibel mit Aderendhülse ohne Kunststoffhülse 0,25 mm² … 2,5 mm²
1,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse 0,25 mm² … 2,5 mm²
1,5 mm² (empfohlen)
AWG 24 … 12 (Cu)
16 (empfohlen)
Abisolierlänge 10 mm (starr/flexibel/Aderendhülse)
Ausgang
Position 2.x
Anschlusstechnik
Polkennzeichnung 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8 (+)
Leiteranschluss
Anschlussart Push-in-Anschluss
starr 0,2 mm² … 4 mm²
1,5 mm² (empfohlen)
flexibel 0,2 mm² … 2,5 mm²
1,5 mm² (empfohlen)
flexibel mit Aderendhülse ohne Kunststoffhülse 0,25 mm² … 2,5 mm² (Cu)
1,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse 0,25 mm² … 2,5 mm²
1,5 mm² (empfohlen)
AWG 24 … 12 (Cu)
16 (empfohlen)
Abisolierlänge 10 mm (starr/flexibel/Aderendhülse)
Ausgang
Position 2.x
Anschlusstechnik
Polkennzeichnung 2.9, 2.10 (-)
Leiteranschluss
Anschlussart Push-in-Anschluss
starr 0,2 mm² … 10 mm²
4 mm² (empfohlen)
flexibel 0,2 mm² … 6 mm²
4 mm² (empfohlen)
flexibel mit Aderendhülse ohne Kunststoffhülse 0,25 mm² … 6 mm²
4 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse 0,25 mm² … 6 mm²
4 mm² (empfohlen)
AWG 24 … 8 (Cu)
12 (empfohlen)
Abisolierlänge 12 mm (starr/flexibel/Aderendhülse)
Signal
Position 3.x
Anschlusstechnik
Polkennzeichnung 3.1 (13), 3.2 (14)
Leiteranschluss
Anschlussart Push-in-Anschluss
starr 0,2 mm² … 1,5 mm²
0,5 mm² (empfohlen)
flexibel 0,2 mm² … 1,5 mm²
0,5 mm² (empfohlen)
flexibel mit Aderendhülse ohne Kunststoffhülse 0,25 mm² … 1,5 mm² (Cu)
0,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse 0,25 mm² … 0,75 mm²
0,5 mm² (empfohlen)
AWG 24 … 16 (Cu)
20 (empfohlen)
Abisolierlänge 10 mm (starr/flexibel/Aderendhülse)
Kommunikation
Position 5.x
Anschlusstechnik
Polkennzeichnung 5.1 (L+), 5.2 (C/Q), 5.3 (L-)
Leiteranschluss
Anschlussart Push-in-Anschluss
starr 0,2 mm² … 1,5 mm²
0,5 mm² (empfohlen)
flexibel 0,2 mm² … 1,5 mm²
0,5 mm² (empfohlen)
flexibel mit Aderendhülse ohne Kunststoffhülse 0,25 mm² … 1,5 mm² (Cu)
0,5 mm² (empfohlen)
flexibel mit Aderendhülse mit Kunststoffhülse 0,25 mm² … 0,75 mm²
0,5 mm² (empfohlen)
AWG 24 … 16 (Cu)
20 (empfohlen)
Abisolierlänge 10 mm (starr/flexibel/Aderendhülse)
Schnittstellen
IO-Link
Spezifikation V1.1
Schnittstelle IO-Link
Anzahl Schnittstellen 1
Anschlussart Push-in-Anschluss
Position 5.x
Polkennzeichnung 5.1 (L+), 5.2 (C/Q), 5.3 (L-)
Übertragungsphysik 3-aderig, Standardindustrieleitung
Verpolschutz ja
Übertragungsgeschwindigkeit 38,4 kBit/s (COM2)
Zykluszeit 40 ms
Anzahl der Prozessdaten 6 Byte (Eingangsdaten)
Device ID 040116hex/262422dez
Vendor ID 00B0hex / 176dez
