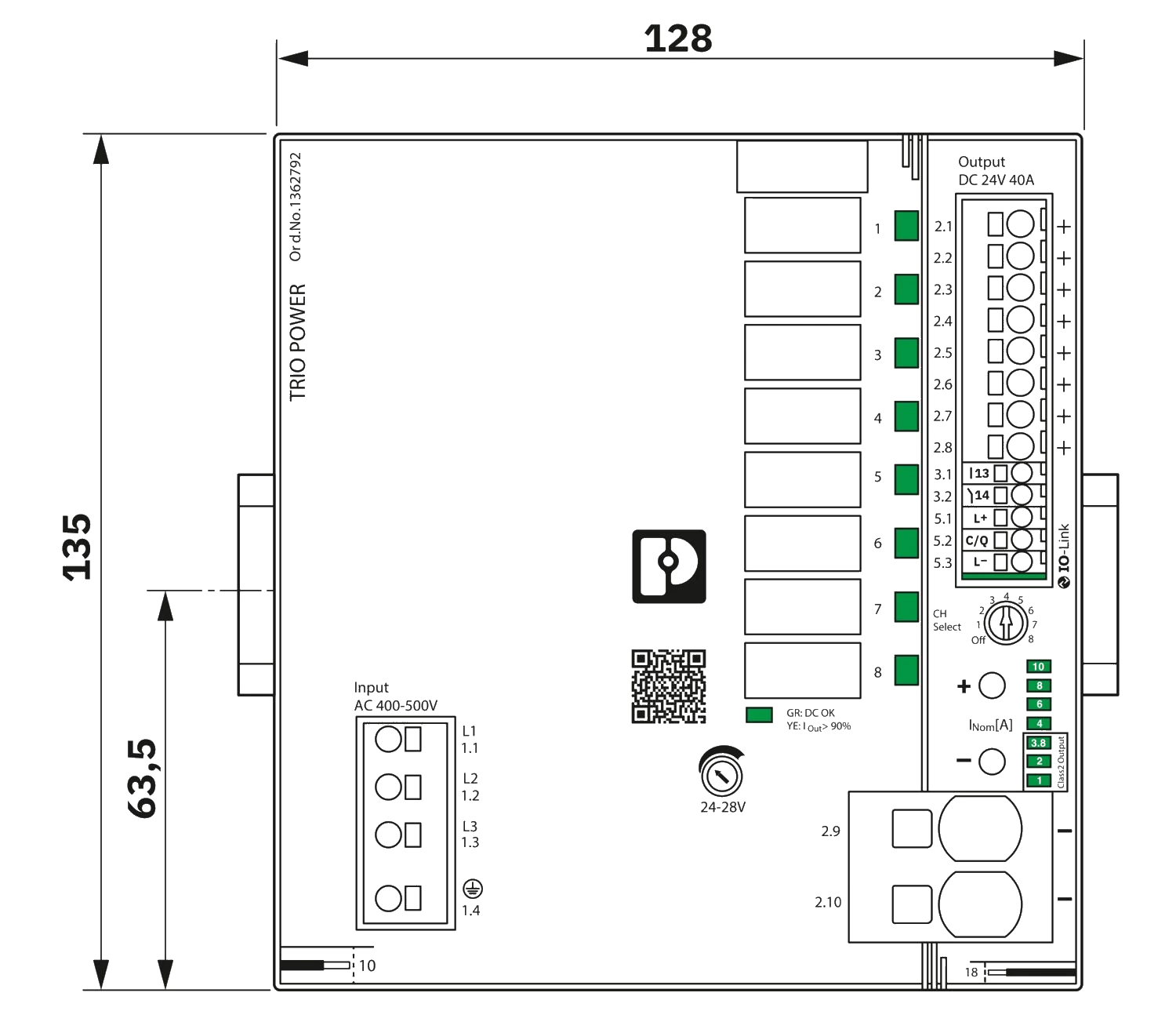

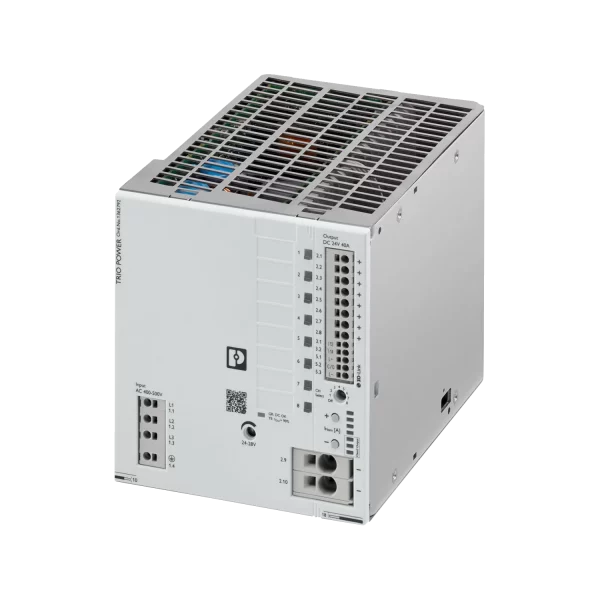

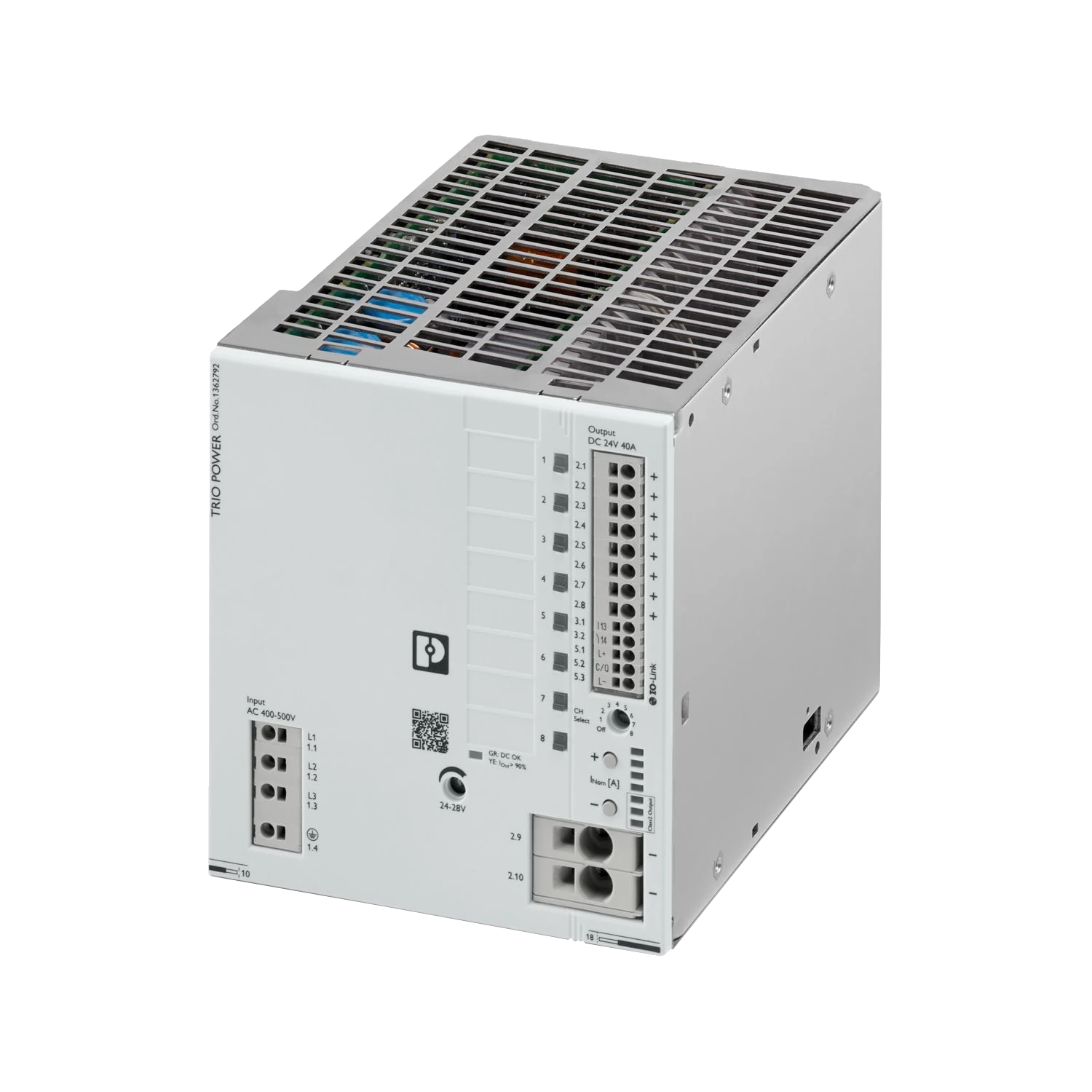

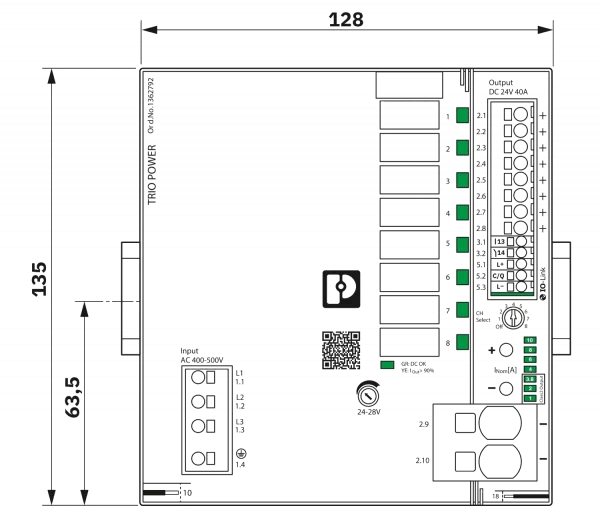

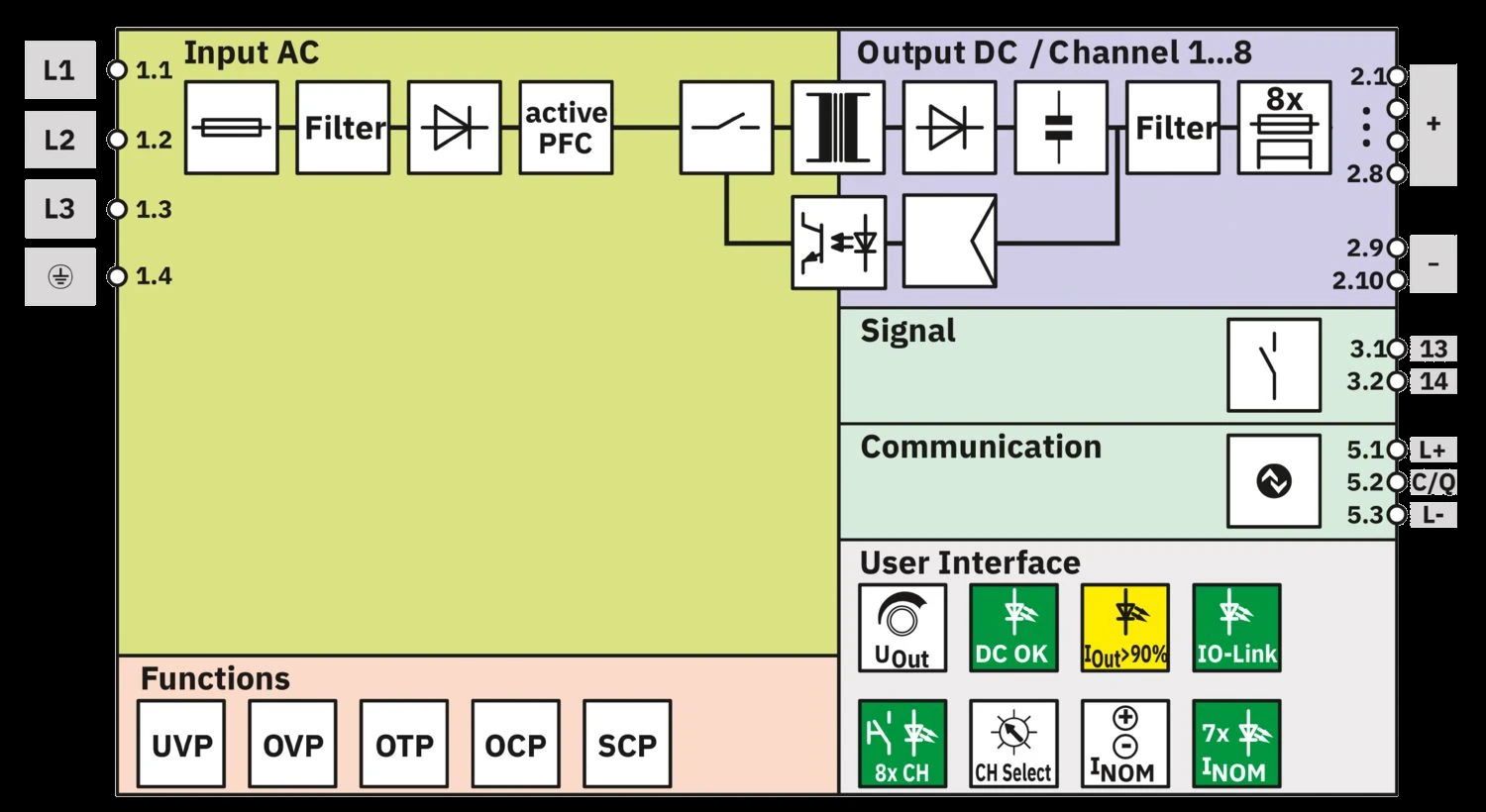

Eingangsdaten
AC-Betrieb
Netzform Sternnetz (TN, TT, IT (PE))
Eingangsnennspannungsbereich 3x 400 V AC … 500 V AC
Eingangsspannungsbereich 3x 400 V AC … 500 V AC -20 % … +10 %
2x 400 V AC … 500 V AC ±10 %
Landesnetzspannung typisch 3x 400 V AC
3x 480 V AC
Spannungsart der Versorgungsspannung AC
Einschaltstromstoß < 21 A (25 °C)
Einschaltstromstoßintegral (I2t) < 0,77 A2s
Frequenzbereich (fN) 50 Hz … 60 Hz ±10 %
Netzausfallüberbrückungszeit typ. 21 ms (3x 400 V AC)
typ. 21 ms (3x 480 V AC)
Stromaufnahme 3x 1,5 A (3x 400 V AC)
3x 1,2 A (3x 500 V AC)
2x 2,6 A (2x 400 V AC)
2x 2,1 A (2x 500 V AC)
Schutzbeschaltung Transientenschutz; Varistor
Leistungsfaktor (cos phi) 0,94 (3x 480 V AC)
Geräteeingangssicherung 6,3 A intern (Geräteschutz)
Auswahl geeigneter Sicherung für den Eingangsschutz 3x 6 A … 16 A (Charakteristik B, C, D, K oder vergleichbar)
Ableitstrom gegen PE < 3,5 mA
Ausgangsdaten
Wirkungsgrad typ. 94,4 % (3x 400 V AC)
typ. 94,6 % (3x 480 V AC)
Nennausgangsspannung 24 V DC
Einstellbereich der Ausgangsspannung (USet) 24 V DC … 28 V DC (> 24 V DC, leistungskonstant begrenzt)
Nennausgangsstrom (IN) 40 A
Dynamischer Boost (IDyn.Boost) max. 60 A (5 s)
Anzahl der Kanäle 8
Nennstrom je Kanal 1 A
2 A
3,8 A
4 A
6 A
8 A
10 A
Wartezeit nach Abschaltung eines Kanals 5 s
Zuschaltverzögerung der Kanäle 100 ms
Kurzschlussfest ja
Leerlauffest ja
Derating 60 °C … 70 °C
Crest Faktor typ. 1,54 (3x 400 V AC)
typ. 1,53 (3x 480 V AC)
Ausgangsleistung (PN) 960 W
Ausgangsleistung (PDyn. Boost) max. 1440 W (5 s)
Parallelschaltbarkeit nein
Serienschaltbarkeit nein
Last kapazitiv maximal 30 mF
Rückspeisefestigkeit ≤ 35 V DC
Schutz gegen Überspannung am Ausgang (OVP) ≤ 35 V DC
Restwelligkeit typ. 13 mVSS (bei Nennwerten)
Regelabweichung < 1 % (Laständerung statisch 10 % … 90 %)
< 3 % (Laständerung dynamisch 10 % … 90 %)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Anstiegszeit ≤ 1 s (UOut = 10 % … 90 %)
Verlustleistung Leerlauf minimal < 1,37 W (3x 400 V AC)
Verlustleistung Leerlauf maximal < 0,77 W (3x 480 V AC)
Verlustleistung Nennlast minimal < 45,75 W (3x 400 V AC)
Verlustleistung Nennlast maximal < 42,52 W (3x 480 V AC)
Integrierte Absicherung ja

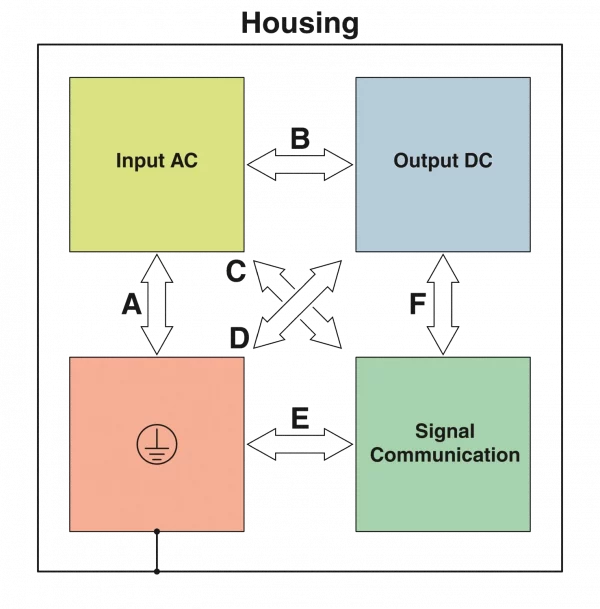

Anschlussdaten
Wirkungsgrad typ. 94,4 % (3x 400 V AC)
typ. 94,6 % (3x 480 V AC)
Nennausgangsspannung 24 V DC
Einstellbereich der Ausgangsspannung (USet) 24 V DC … 28 V DC (> 24 V DC, leistungskonstant begrenzt)
Nennausgangsstrom (IN) 40 A
Dynamischer Boost (IDyn.Boost) max. 60 A (5 s)
Anzahl der Kanäle 8
Nennstrom je Kanal 1 A
2 A
3,8 A
4 A
6 A
8 A
10 A
Wartezeit nach Abschaltung eines Kanals 5 s
Zuschaltverzögerung der Kanäle 100 ms
Kurzschlussfest ja
Leerlauffest ja
Derating 60 °C … 70 °C
Crest Faktor typ. 1,54 (3x 400 V AC)
typ. 1,53 (3x 480 V AC)
Ausgangsleistung (PN) 960 W
Ausgangsleistung (PDyn. Boost) max. 1440 W (5 s)
Parallelschaltbarkeit nein
Serienschaltbarkeit nein
Last kapazitiv maximal 30 mF
Rückspeisefestigkeit ≤ 35 V DC
Schutz gegen Überspannung am Ausgang (OVP) ≤ 35 V DC
Restwelligkeit typ. 13 mVSS (bei Nennwerten)
Regelabweichung < 1 % (Laständerung statisch 10 % … 90 %)
< 3 % (Laständerung dynamisch 10 % … 90 %)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Anstiegszeit ≤ 1 s (UOut = 10 % … 90 %)
Verlustleistung Leerlauf minimal < 1,37 W (3x 400 V AC)
Verlustleistung Leerlauf maximal < 0,77 W (3x 480 V AC)
Verlustleistung Nennlast minimal < 45,75 W (3x 400 V AC)
Verlustleistung Nennlast maximal < 42,52 W (3x 480 V AC)
Integrierte Absicherung ja
Schnittstellen
IO-Link
Spezifikation V1.1
Schnittstelle IO-Link
Anzahl Schnittstellen 1
Anschlussart Push-in-Anschluss
Position 5.x
Polkennzeichnung 5.1 (L+), 5.2 (C/Q), 5.3 (L-)
Übertragungsphysik 3-aderig, Standardindustrieleitung
Verpolschutz ja
Übertragungsgeschwindigkeit 38,4 kBit/s (COM2)
Zykluszeit 40 ms
Anzahl der Prozessdaten 6 Byte (Eingangsdaten)
Device ID 040117hex/262423dez
Vendor ID 00B0hex / 176dez
